如何区分金属膜电容的类型?铝电解电容选型要点

2020-05-26

如何区分金属膜电容的类型?铝电解电容选型要点是很多小伙伴想要了解的,金属膜电容其实很好区分,主要得看一些细节的地方,下面带大家看看吧。


  铝电解电容选型要点

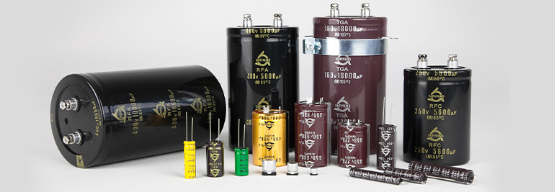

  铝电解电容是由铝圆筒做负极,里面装有液体电解质,插入一片弯曲的铝带做正极制成,还需要经过直流电压处理,使正极片上形成一层氧化膜做介质,它的特点是容量大,但是漏电大,稳定性差,有正负极性,适宜用于电源滤波或者低频电路中,使用的时候,正负极不要接反。


  额定电压


  铝电解电容本体上标有的容量和耐压,这两个参数是很重要,是选用电容最基本的内容。


  在实际电容选型中,对电流变化节奏快的地方要用容量较大的电容,但并非容量越大越好,首先,容量增大,成本和体积可能会上升,另外,电容越大充电电流就越大,充电时间也会越长。这些都是实际应用选型中要考虑的。


  额定工作电压:在规定的工作温度范围内,电容长期可靠地工作,它能承受的最大直流电压。在交流电路中,要注意所加的交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、200V、250V、400V、450V、475V、500V、600V、630V。电容在电路中实际要承受的电压不能超过它的耐压值。


  在滤波电路中,电容的耐压值不要小于交流有效值的1.42倍。另外还要注意的一个问题是工作电压裕量,一般来说要在15%以上。


  让电容器的额定电压具有较多的余裕,能降低内阻、降低漏电流、降低损失角、增加寿命。虽然说, 48V的工作电压使用50V的铝电解电容短时间不会出现问题,但使用久了,寿命就有可能降低。


  介质损耗


  电容器在电场作用下消耗的能量,通常用损耗功率和电容器的无功功率之比,即损耗角的正切值表示(在电容器的等效电路中,串联等效电阻ESR 同容抗 1/ωC 之比称之为 Tan δ,这里的 ESR 是在 120Hz 下计算获得的值。显然,Tan δ随着测量频率的增加而变大,随测量温度的下降而增大)。损耗角越大,电容器的损耗越大,损耗角大的电容不适于高频情况下工作。散逸因数dissipationfactor(DF)存在于所有电容器中,有时DF值会以损失角tanδ表示。此参数愈低愈好。但铝电解电容此参数比较高。


  DF值是高还是低,就同一品牌、同一系列的电容器来说,与温度、容量、电压、频率……都有关系;当容量相同时,耐压愈高的DF值就愈低。此外温度愈高DF值愈高,频率愈高DF值也会愈高。


  外型尺寸


  外型尺寸与重量及接脚型态相关。single ended是径向引线式,screw是锁螺丝式,另外还有贴片铝电解电容等。至於重量,同容量同耐压,但品牌不同的两个电容做比较,重量一定不同;而外型尺寸更与外壳规划有关。一般来说,直径相同、容量相同的电容,高度低的可以代用高度大的电容,但是长度高的替代低的电容时就要考虑机构干涉问题。


铝电解电容


  如何区分金属膜电容的类型?


  金属膜电容是以金属膜当电极,将其和聚乙酯,聚丙烯等塑料薄膜,从两端重叠后,卷绕成圆筒状的构造之电容器。而依塑料薄膜的种类又被分别称为聚酯电容(又称Mylar电容),聚丙烯电容。


  金属膜电容器按照其不同的介质可以按照以下2种方式分类:


  1、按电解质分类


  按电解质的不同可将金属膜电容分为以下2种类型:PET Polyethylene聚酯PP Polypropylene聚丙烯


  2、按薄膜的种类分类


  依塑料薄膜的种类又被分为:聚酯电容(又称Mylar电容),聚丙烯电容。其结构和纸介电容相同,介质是聚酯膜或者局丙烯膜等。涤纶薄膜电容,介电常数较高,体积小,容量大,稳定性比较好,适宜做旁路电容,介质损耗小,绝缘电阻高,但是温度系数大,可用于高频电路。在所有的金属膜电容当中,聚丙烯电容和聚酯电容的特性为显著,当然这两种金属膜电容的价格也比较高。


  3、按用途方式分类


  金属膜电容按照用途方式分类为,可分为通用类、抑制电源电磁干扰类、脉冲类和精密类四类;在以交流电源供电的电路中的金属膜电容器,按功能分电动机启动运行、功率因素补偿等。(更多详细内容请拨打免费热线4006299138)


  金属膜电容器由于具有很多优良的特性,因此是一种性能的电容器。它的主要等性如下:无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。基于以上的优点,所以金属膜膜电容器被大量使用在模拟电路上。尤其是在信号交连的部份,使用频率特性良好,介质损失极低的电容器,方能确保信号在传送时,不致有太大的失真情形发生。



如何区分金属膜电容的类型?铝电解电容选型要点相信大家也有所了解,有需要了解的朋友可以来后台资讯。
